自力式调节阀
当前位置：首页-产品中心-自力式调节阀自力式压力调节阀
产品简介：

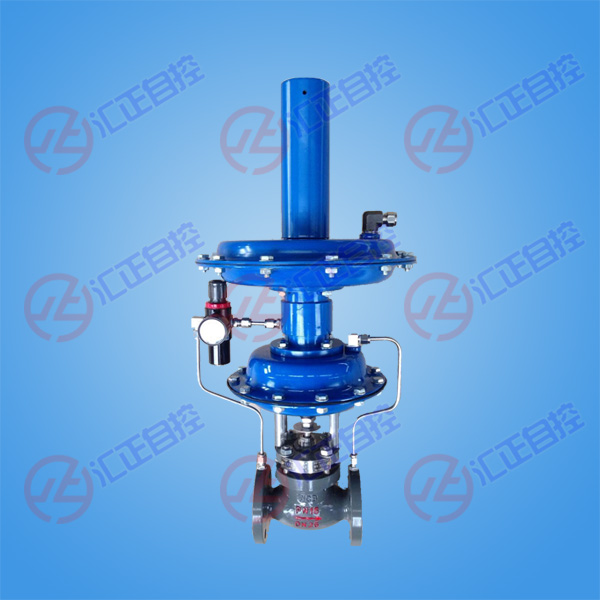

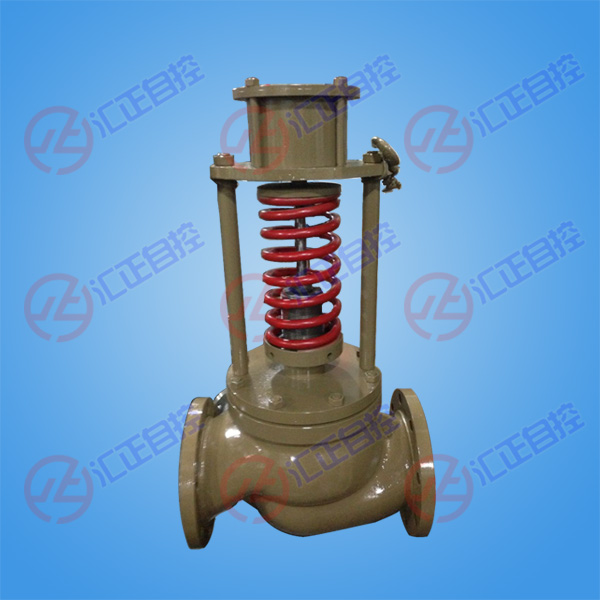

ZZY型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列调节阀作用型式有减压用阀后压力调节（B型）和泄压用阀前压力调节（K型）。压力分段调节从15~250KPa。可按需要组合满足用户工况要求。
一、ZZYP自力式压力调节阀组概述
ZZYP（M、N）型自力式压力调节阀不是孤零安装在管道上，而是配合其它阀门或管道联合安装在系统中，通常有单路减压和双路减压两种．用户可以根据需要订购。
自力式调节阀组是一个ZZYP（M、N）自力式调节阀和其他阀门、管道组合而成的管路。这种管路的组成，可以有效地起到减压调节的作用，并可以大程度地保证ZZYP（M、N）自力式调节阀的使用寿命。
单路减压即说明管路中只有一路管道上有自力式调节阀，双路减压只用在工况特别重要，系统不允许出故障的系统中，平常一路工作，一路关闭备用，只要流量足够，不需要同时开启两路减压，以免出现阀开度过小产生震荡和噪声，影响阀使用寿命。
二、ZZYP自力式压力调节阀组外形尺寸
ZZYP减压阀组关键是总长L的确定，至于自力式阀门的尺寸见ZZY型自力式压力调节阀说明以及ZZY自力式压力调节阀技术参数。
以控制蒸汽为例，控制其它介质总长类同，当然，尺寸L用户也可根据需求确定。
三、ZZYP自力式压力调节阀规格
阀体型式：直通铸造球型阀体
阀芯型式：快开型阀芯
公称通径：DN20 ~300 NPS3/4〞~12〞
公称压力：PN16 ~64 CLASS 150LB ~300LB
连接方式：法兰 FF、RF、RTJ、等.
阀盖形式：螺栓压紧式
填 料：V型聚四氟乙烯
密 封 垫：金属夹石墨密封
执行机构：薄膜自力式、活塞式自力式、
表面涂漆：绿色 丙稀酸聚胺酯磁漆
型号编制
|
ZZY |
结构形式 |
公称压力 |
阀体材质 |
作用方式 |
冷凝器 |
压力调节范围(KPa) |
公称通径 |
|
Z系列自力式调节阀 |
P:单座自力式调节阀 |
PN16=16 |
C=WCB |
B:阀后压力控制 |
无：不带 |
15~50 40~80 60~140 120~220 |
DN50= DN50 |
|
如：单座自力式调节阀，公称压力PN16，WCB材质，阀后调压，不带冷凝器，压力范围120-220KPa,口径DN50 |
|||||||
性能及选用参数表
|
公称通径（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||||||||||||||||
|
额定流量系数（KV） |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
||||||||||||||||||
|
额定行程（mm） |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
||||||||||||||||||||||
|
公称压力 |
PN 16、40、64 CLASS150LB~300LB |
||||||||||||||||||||||||||||||
|
压力调节范围（Kpa） |
15~50 40~80 60~140 120~220 160~220 200~260 |
||||||||||||||||||||||||||||||
|
流量特性 |
快开 |
||||||||||||||||||||||||||||||
|
调节精度% |
±5-10 |
||||||||||||||||||||||||||||||
|
使用温度 |
-40℃≤不带冷凝器≤200℃≤带冷凝器≤350℃ |
||||||||||||||||||||||||||||||
|
允许泄漏量 |
硬密封（1/h） |
单座：≤10-4阀额定容量（IV）级；套筒：≤5×10-4阀额定容量（II级） |
|||||||||||||||||||||||||||||
|
|
软密封（1/h） |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
11.10 |
16.0 |
||||||||||||||||||||
|
减压比 |
大 |
10 |
|||||||||||||||||||||||||||||
|
|
小 |
1.25 |
|||||||||||||||||||||||||||||
|
阀前压力的小值 |
|||||||||||||||||||||||||||||||
|
阀前压力KPa |
30 |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
||||||||||||||||||||||
|
阀后压力KPa |
15-24 |
15-40 |
15-80 |
15-120 |
20-160 |
25-200 |
30-240 |
35-280 |
40-320 |
||||||||||||||||||||||
|
阀前压力KPa |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
||||||||||||||||||||||
|
阀后压力KPa |
45-360 |
50-400 |
55-440 |
60-480 |
65-520 |
170-560 |
75-600 |
80-640 |
85-680 |
||||||||||||||||||||||
|
阀前压力KPa |
900 |
950 |
1000 |
1250 |
1500 |
2000 |
2500 |
3000 |
|
||||||||||||||||||||||
|
阀后压力KPa |
90-720 |
95-760 |
100-800 |
125-1000 |
150-1200 |
200-1600 |
250-2000 |
300-2400 |
|
||||||||||||||||||||||
四、ZZYP自力式压力调节阀组订货须知
1、ZZYP调节阀组名称、型号。
2、ZZYP调节阀组管道公称通径（mm）及公称压力（MPa）。
3、ZZYP调节阀组额定流量系数（Kv）。
4、ZZYP调节阀组固有流量特性。
5、ZZYP调节阀组介质名称。
6、ZZYP调节阀组工作温度及范围。
7、ZZYP调节阀组整机作用方式。
8、ZZYP调节阀组阀体、阀内件及填料材质。
9、ZZYP调节阀组所配附件。
